新型振动筛的具体设计方案

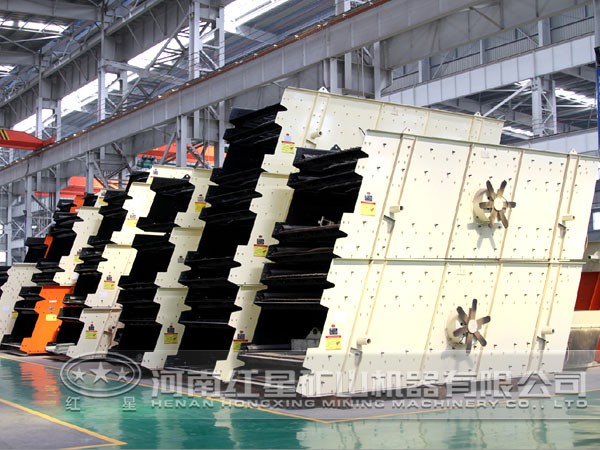

近些年，河南红星筛分机械专家结合等厚筛分原理，在传统双幅异频振动筛结构的基础上，设计了一种新型振动筛：效率高单元组合振动筛。该设备的具体方案是：

1、在整台筛机中，分别采用两个独立的单元筛箱，采用高频小振幅和低频大振幅两种不同的振动参数。这样设计的优势是：

①有效地避免了传统双幅异频振动筛设计中消除弹性耦合这一设计难点，设计制造都较简单；

②根据物料成分的不同，还可以合理调整这两种振动参数的上、下位置，以便达到比较合适的筛分效率和处理量；

③以两个独立的单元筛箱来代替原来的一个筛箱，在结构在更加轻便，可以采用更大的振动强度，便于向大型化方向发展。

2、按照等厚筛分原理，将两个独立的单元筛箱采用不同的筛面倾角布置，以保证物料在筛面上薄厚均匀。其中，本筛配合单元筛箱不同的振动参数采用的筛面倾角布置是：高频筛稍大，低频筛稍小。

3、采用块偏心筒式激振器。该型激振器通过轮胎联轴器与电机直接联接，结构简单，装卸方便；同时采用块偏心式偏心结构，激振力可调。另外，该激振器的筒体直接与设备两侧板联接，增强了整体设备的强度。

4、该设备所采用的动力的传动装置为轮胎联轴器，其工作原理是依靠拧紧螺栓使轮胎环与半联轴器端面之间产生的摩擦力来传递转矩。轮胎环工作时发生扭转剪切变形，故轮胎联轴器具有很高的弹性，补偿两轴相对位移的能力较大，并有良好的阻尼，而且结构简单、不需润滑、装拆和维护都比较方便。
