圆锥破碎机的动锥部设计

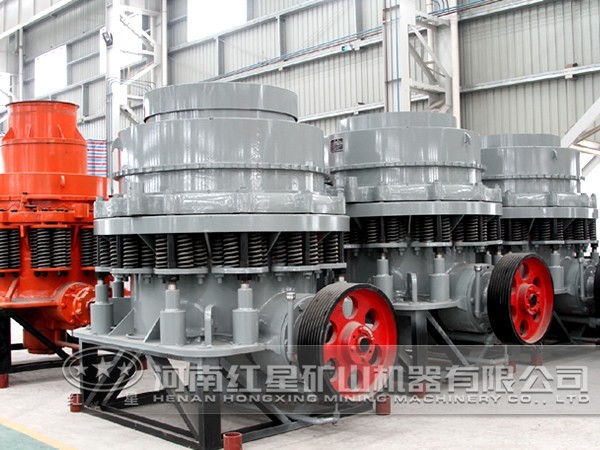

动锥部是圆锥破碎机的核心部件，动锥的正常摆动是衡量圆锥破碎机是否正常运转的一个重要标致。动锥部主要由主轴、曲体、压盖、圆锥头、防松齿轮、分料盘等组成。

主轴

红星PYGD-1509型圆锥破碎机的主轴是整个破碎机要求较高，制造难度比较大的部件。主轴采用的材料为CrMOTINi合金钢，其下部的油孔是用来输送润滑油给球面轴承的。

曲体

红星PYGD-1509圆锥破碎机的曲体与主轴采用Φ530H7/s7热装配合，曲体的曲面半径为1100mm，支撑在球面轴承上。曲体的外锥面是用来安装破碎壁的，破碎壁与曲体的外锥面空腔用熔化的锌来填充。曲体内通过灌铅，使动锥运转过程中产生很大的惯性力，从而达到破碎矿石的目的。

压盖

红星PYGD-1509圆锥破碎机的压盖安装时套在主轴上，其配合为中300H11/d10，其主要作用是一方面用它来压住破碎壁，另一方面保护主轴，防止刚进入破碎腔内的矿石乱蹦而擦伤主轴。

圆锥头、防松齿轮

红星PYGD-1509圆锥破碎机的圆锥头主要作用是压住压盖，防止破碎壁松动。防松齿轮的齿与圆锥头的内齿配合，防松齿轮平面上的凸台卡在主轴上端的槽内，从而防止防松螺母的松动。
