球磨机使用详解大全

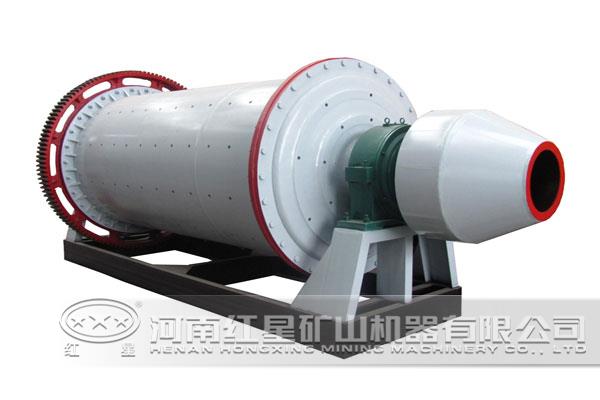

球磨机是磨矿环节的关键设备，要想详细了解球磨机的使用内容，我们需要了解球磨机的构造以及操作、维护及检修的内容。

一、球磨机的主要组成部分

1、进料装置

进料装置是一个靴形料斗，上口法兰与喂料设备相连以承接喂入的物料，斗内不设衬板，主要靠物料自然堆积，形成一定的坡度料衬以防磨损料斗，料斗后壁设有一个检查门，形成圆管状，伸入装在中空轴上的螺旋筒上，物料往此进入磨内。

2、回转部分

回转部分是一个用钢板卷制焊接而成的筒体，两端用螺栓分别与进、出料中空轴相连接，并水平的支撑在两个主轴瓦上，在进、出料中空轴内装有进料螺旋筒。回转部分是通过固定的筒体一端的大齿圈，由小齿轮借助于减速器、电动机而回转。在筒体的内部设有衬板，既保护筒体又起到把钢球带到适宜高度以提高制砂效率之用。为了防止从衬板螺栓孔往外漏灰、漏水，衬板螺栓在紧贴筒体外壁处应缠上两圈石棉绳（或青麻加白铅油），以便保证密封。筒体设有人孔门，以备卸研磨体修理更换通体内部零件之用。

3、出料装置

出料装置是一个用钢板制成的罩子，上接水管。

4、主轴承

主轴承支撑着回转部分，钢球物料等全部重量，是保证磨机正常运转的主要部件之一。轴瓦支撑在球面座上，能起自卫作用，以适用制造安装的误差。在轴瓦和轴承座内设连通的冷却水道，这种冷却系统既冷却润滑油也冷却轴瓦。磨机运转时轴瓦需要连续润滑,为此在中空轴上装有油量大的固定油圈，在球磨机运转时借助装在主轴瓦盖上的利油体将油刮入油槽内，再经油槽上的孔流到回转的中空轴上，保证良好的润滑.为了防止润滑油从中空轴上流到主轴瓦外面，在主轴瓦中装有特设的刮油板和刮油刷。

5、转动装置

转动装置是由传动轴承、弹性连轴器，减速器所组成的一个传动系统，弹性连轴器既传递扭矩，又起到减震和适应由制造安装误差的作用，实际起运转平稳。 必须指出，球磨机的传动装置的布置，不允许随便变动。如有变动，必须保证小齿轮对大齿轮的作用力铅直向上，并由此决定磨机的回转方向，同时要改变所有带方向性的零部件结构，一般情况下这是不允许的。

二、球磨机的操作、维护及检修

球磨机在安装好后，必须经过空载及满载试车合格后，才允许正式使用，使用单位应根据本厂的具体情况制定出操作、维护、检修制度，以保证磨机的正常运转。

1、磨机操作的一般知识

如何判断磨机运转是否正常，通常有两个方法。

第一种方法是检查物料出磨细度，如果它合乎要求，而且跳动不大，就证明磨机运转正常，说明加为恰当，物料的粒度、水分都很好，钢球级配也合适。

第二种方法就是听磨机的声音，一是钢球，声音要宏亮，但要是没有钢球打击衬板的“钢钢”声，正常时应发出“哗哗”夹杂着轻微的冲击声，如声音变得暗哑，发出“轰轰”的声音，冲击声听不到，说明仓内物料过多，严重时出现所谓磨满现象，这时应立即停止喂料，待声音达到正常时再喂料。如果磨机声音宏亮，钢球的冲击声很强，说明磨内物料少，应增加喂料。在变化喂料量时，不应变得过猛，应逐步的调整过来。

2、磨机的操作程序

（1）启动前的准备：

（一）清除球磨机周围有碍运转的杂物，检查安全设施是否完善。

（二）检查磨内及危险地点是否有人。

（三）将入孔盖牢靠严密的固定。

（四）检查磨体衬板螺栓，磨头与筒体的联接螺栓是否有松动现象。

（五）各润滑点润滑油必须按所要求的油位高度（第一次加油按油位指示器上线加油）。

（六）主轴承应通以冷却水，开车前应检查其管道里的流水是否畅通。

（七）第一次试运转或长期停磨后，在启动前必须向中空轴颈上浇少许润滑油，并用人工盘磨一周，确定无抵触和卡碰现象后才能用电动机启动。

（八）在启动磨机前，还应和有关工作岗位取得联系，当得到允许启动的回答信号后，才能启动磨机。

（2）起动的顺序

（一）开动出料输送设备（水管）。

（二）开动主轴承冷却水的冷却系统。

（三）开启磨机。

（四）开动磨机的喂料装置。

（3）停车顺序

（一）停止向磨里加实的喂料设备。

（二）为使磨机在冷缩过程中主轴承轴瓦不致被中空轴擦伤，磨机需继续运转半小时才可停车。

（三）关闭主轴瓦冷却水系统。

（四）关闭出料输送系统。

（4）注意事项：

（一）长时间停磨，应把钢球取出，避免磨体弯曲。

（二）要经常检查主轴承的油面高度。

（三）要停磨之后，每隔5-10分钟将磨机转动半圈，直到磨机充分冷却为止。

（四）在冬天停磨时，必须注意把轴瓦球面瓦内的冷却水排净。

3、磨机的维护

（1）经常检查地脚螺栓、衬板螺栓、磨门螺栓等重要螺栓是否松动。

（2）各润滑点的润滑情况至少每四个小时检查一次，主轴承颈的温度不允许超过55°，传动轴承不允许超过55°，减速机不允许超过55°。

（3）检查各处密封有无漏水、漏油及漏料等情况，如有问题应及时处理。

（4）经常记录电动机电流值的把变化，如果发现电流有异常变化应停车进行检查。

（5）大小齿轮运转的声响是否正常。

（6）为了及时并消除球磨机故障，以保证磨机运转正常，除了日常的维护外，还必须定期停磨，对重要部分（主轴瓦、中空轴、筒体、齿轮等）的连接情况，摩擦表面的磨损情况，做仔细的检查，检查出来的缺陷做适当处理，并做详细记录，以行磨机检修时参考。

（7）润滑油可采用下列牌号：传动轴承及主轴承：冬季用：机械油HT－40 夏季用：机械油HT－50传动齿轮付 ：厚质齿轮油冬季用：恩氏粘度（100℃）13°E夏季用：恩氏粘度（100℃）20°－25°E减速机：冬季用齿轮油HT－20 夏季用齿轮油HT－30

（8）主轴承、传动轴承和减速器第一次装入润滑油使用一个月后，应全部将油放出来，清洗干净，再加入清洁的润滑油。加入时应进行过滤，润滑油的型号选择在南方应比在北方选用较高粘度的润滑油。
