PYZ-2200型圆锥破碎机传动装置设计

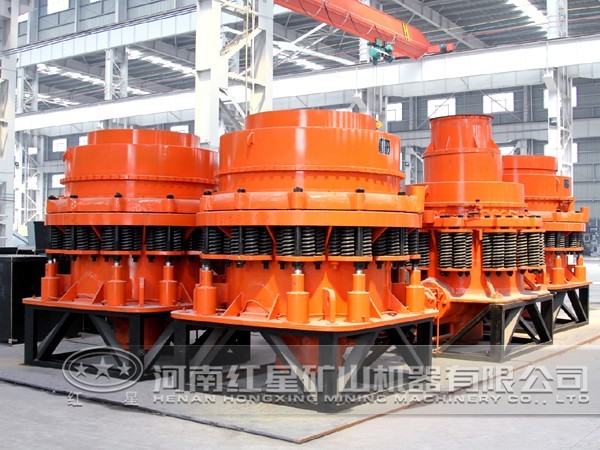

红星PYZ-2200型圆锥破碎机的传动部主要有电动机、弹性联轴器、传动轴、传动轴架、滑动轴承、挡油盘、小齿轮、大伞齿轮、空偏心轴、直套、斜套、摩擦片等组成。

红星PYZ-2200型圆锥破碎机的动力传递为：高压电机通过弹性接手、传动轴，动力由小齿轮传递到大伞齿轮，通过空偏心轴的转动，使动锥的主轴摆动，从而使整个动锥围绕破碎机的固定点摆动，达到破碎矿石的目的。

电动机

红星PYZ-2200型圆锥破碎机的配用电机280kw、6000伏的高压电机。

弹性联轴器

红星PYZ-2200型圆锥破碎机的弹性联轴器采用四爪结构，中间用橡胶皮带联接。

传动轴、滑动轴承和挡油盘

红星PYZ-2200型圆锥破碎机的传动轴由铜质的滑动轴承来支撑，滑动轴承与传动轴的配合其目的是保证润滑间隙。滑动轴承与传动轴架采用Φ190H7/s6配合，确保设备运转时滑动轴承与传动轴架不产生相对运动。传动轴上安装了挡油盘，主要是为了保证靠弹性联轴器端滑动轴承的润滑，并能有效地防止漏油现象。

传动轴架

超重型圆锥破碎机的传动轴架与机座相配合，传动轴架内止口与机座为过盈配合，其目的是为了防止传动轴架在机座内晃动，传动轴架外止口与机座为间隙配合，并采用60mm厚的法蓝与机座上的法蓝用8个M30的对穿螺栓联接，在传动轴架的法蓝上安装了3个M36的顶紧螺栓。

小齿轮、伞齿轮和偏心套

红星PYZ-2200型圆锥破碎机的小齿轮、伞齿轮的模数为30，小齿轮为21齿，与传动轴采用Φ12OH7/s6的过盈配合，径向再用键固定，保证动力传递。伞齿轮为81齿，伞齿轮与配重圈一起制造，伞齿轮与偏心套采用过盈配合。装配时小齿轮与大伞齿轮的齿顶间隙为5-7毫米，齿侧间隙为3.2-4.2毫米。

直套、斜套

红星PYZ-2200型圆锥破碎机的直套、斜套为铜质或尼龙，直套外圈与机座采用过盈配合，直套内圈与偏心套采用间隙配合，铜质配合间隙为2.5-3.5mm，尼龙配合间隙为3-5mm。斜套外圈与偏心套采用过盈配合，斜套内圈与主轴采用间隙配合，其上口处的配合间隙铜质为3-5mm，尼龙为4-6mm。

摩擦片

红星PYZ-2200型圆锥破碎机的摩擦片是用来支撑偏心套的。偏心套通过一个Φ60mm的定位销来带动摩擦片，摩擦片部最上部安装有钢圆板，下面是铜圆板，第三层是钢圆板，最下是带有三爪的铜圆板。
