四辊破碎机辊缝液压调节系统分析

某烧结机配套四辊破碎机是以四个液压缸来代替四组弹簧，相对于同等破碎能力的四辊破碎机。该设备词方便，省力，机器噪声小，但由于其液压系统存在一些缺陷，在使用过程中出现了系统不保压，不能准确调节辊缝大小、破碎粒度达不到技术要求，辊皮磨损严重等问题。

1、液压系统问题分析

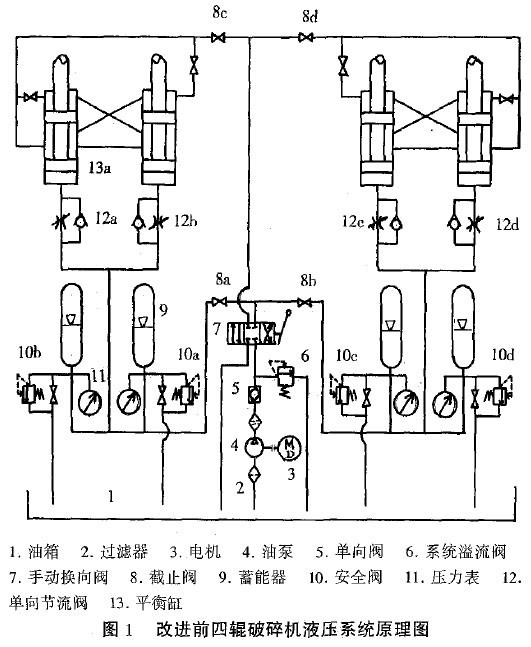

某公司采用400平方米烧结机的四辊破碎机为现代大型破碎机械，其顶紧系统采用的是液压系统，其液压系统原理如图1所示。

在实际使用中，发现这套液压系统存在许多缺陷。其被动辊是高于液压缸顶紧，液压缸的紧力依靠托运调节系统溢流阀6；系统溢流阀前没有截止阀，当调节好系统溢流阀后，因安全阀10的调定值比系统溢流阀6的调定值高，在系统内不能调节安全阀10的调定值；该液压系统分为两个去路，每个去路有两个蓄能器，两个蓄能器之间是连通的，不便于调节各自的安全阀；其被动辊的锁紧是依靠截止阀8的关闭，锁紧效果不好，不能很好的保证辊缝的大小，从而使主动辊和被动辊之间互相摩擦，使辊皮磨损严重，破碎粒度也难以达到要。尤其严重的是，一旦有大体积且高强度的异物进入破碎机时，因液压缸的有杆腔是封闭的，活塞杆身后退缩时，有杆腔将形成錌，阻止活塞杆退缩，这样应付对设备造成硬损伤；截止阀8的关闭、换向阀7的操作、系统溢流阀6的调节是依靠岗位工手动操作，增加了工作的劳动负担，同时对岗位工劳动技术的要求也提高了；这套液压系统是依靠单向节流阀12的武器大小来实现同步高速，同步精度较差，因没有一套行之有效的调节辊缝的方法，岗位工实际操作难度很大。

2、解决措施

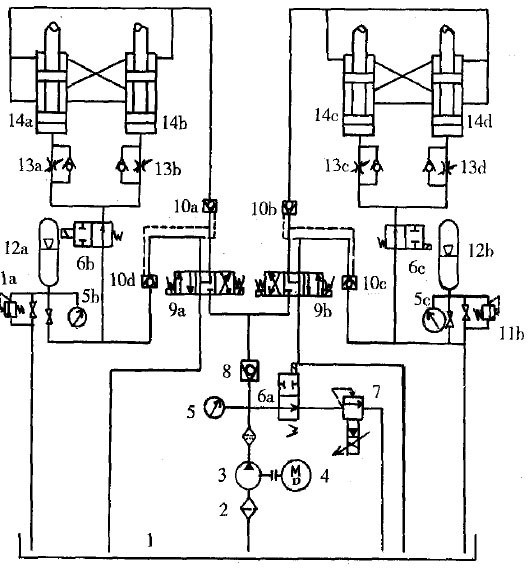

改进后的液压系统原理如图所示。

此辊缝液压调节系统由油箱、过滤器、电机、油泵、先导型比例电磁式溢流阀、单向阀组成恒压源。系统由恒压源，蓄能器，二位二通单电磁阀，三位四通p型拘役阀、液控单向阀、安全阀、单向节流阀、截止阀、压力表、平衡缸及管路组成。这套辊缝液压调节系统的系统压力的调节，安全阀的压力调节，液压缸的换向及液压缸的定位全部都是自动的，并且能对系统起保护作用。上下辊的安全阀和工作压力可在操作台上分别高速，以满足各自工作需要。

压力油由压力源出来后，分为两个去路，每个去路有两个液压缸，分别控制上被动辊和下被动辊。每个去路上的两个液压缸有杆腔之间用管子连通，以保证压力值相同，同时使液压缸前的单向节流阀的武器一致，进而确保两个液压缸的运动同步，使主动辊的轴线平行，有利于辊缝处处相等，有利于破碎机的破碎粒度均匀。该液压缸活塞杆和被动辊的轴承箱连接。蓄能器的卸油回路上安装有安全阀，一旦有大体积县城高强度的异物进入破碎机时，无杆腔的高压油可通过蓄能器的卸油回路卸压，有杆腔可通过液压控制单向阀10a，10b三位四通p型换向阀9a、9b、油管从油条吸油，避免液压缸的有杆腔形成真空，而使液压缸不能缩回，液压缸向后退缩后，主动辊和被动辊之间间隙变大，避免引起设备硬损伤；液压锁紧回路准确定位，可控制主动辊和被动辊之间的间隙，避免主动辊和被动辊之间直接摩擦引起辊皮地磨损，结合游标锁紧回路，变频调速技术制定了一套辊子间隙的高速方法，充分保证了粒度要求，液压缸的无杆用蓄能器储存能量，同时蓄能器起缓冲作用。

3、具体操作方式

上下辊的安全阀及工作压力分别调整：启动电机，油泵打油，三位四通p型换向阀9a失电，处于中位，在操作台上调节先导型比例电磁式溢流7至设定压力值，当破碎要求或被破碎材料变化时，可以在控制台上很方便地征调压力值；二位二通单电磁阀6工，6b得电，到液压缸和先导型比例电磁式溢流阀7的回路关闭，同时，三位四通p型换向阀9a得电，到蓄能器的回路接通，调节安全阀11a至设定压力值即可；启动电机，油泵打油三位四通p型换向阀9a失电，处于中位，在操作台上调节先导型比例电磁式澄澈阀7至设定压力值，当破碎要求或被破碎材料变化时，可以在控制台上很方便地重设压力值，二位二通单电磁阀6a，6b得电，到液压缸和先导型比例电磁式溢流阀7的回路关闭，同时三位四通p型换向阀9b得电，到蓄能器的回路接通，调节安全阀11b至设定压力值即可。

液压缸的锁紧及辊缝的调节：调节好压力值后，上下辊的辊缝分别调整。下被动辊辊缝的调节 不启动主电机，只启动油泵的电机，使油泵打油，再使换向阀左右换向若干次，使液压缸推动被动辊来回运动自如，从机壳的孔处（车削皮用）均介入3～4根标尺，用手拽不动标尺为止，使三位四通p型换向阀失电，阀芯为中位，将液压锁紧系统封闭，从而使液压缸定位。利用变频调速技术慢速反转主动辊，取出标尺，标尺的百度即为辊缝的宽度；上被动辊辊缝调节原理同上。此辊缝液压调节系统能准确调节辊缝的诋毁，系统刚性好，上下辊的工作压力可以分别调整，以满足不同的工作，从而很好的保证破碎粒度，因主动辊和被动辊之间无直接接触，再使用皮带上主动辊带动下被动辊，下主动辊带动上被动辊，有效减少主动辊和被动辊之间的速率差，很好的减少了辊皮的磨损，大大延长了辊子的使用寿命。

4、改进效果

改进后的新型四辊破碎机调整方便，结构紧凑，操作简单，而且调整方便，安全可靠，破碎效率高，使用这套辊缝液压调节系统的四辊破碎机比同等破碎能力且依靠弹簧力四辊破碎机体积和噪音小的多。能满足现代大型工厂的使用要求。
